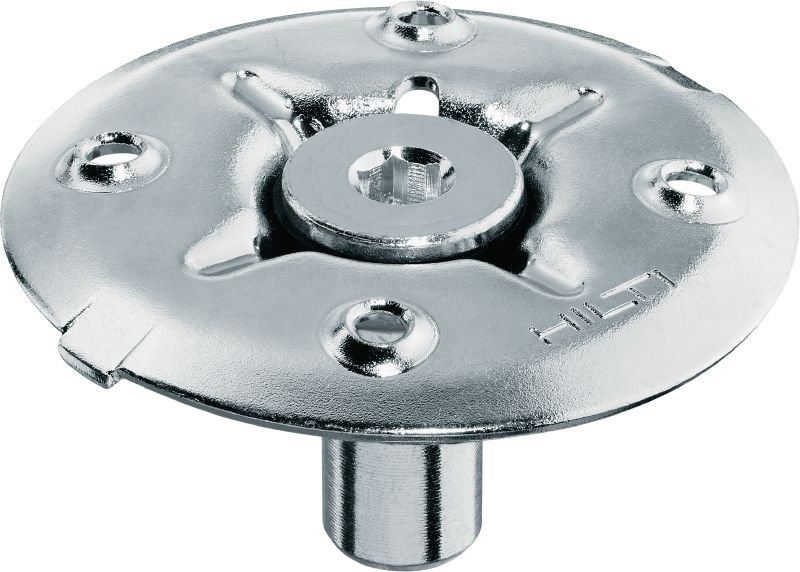

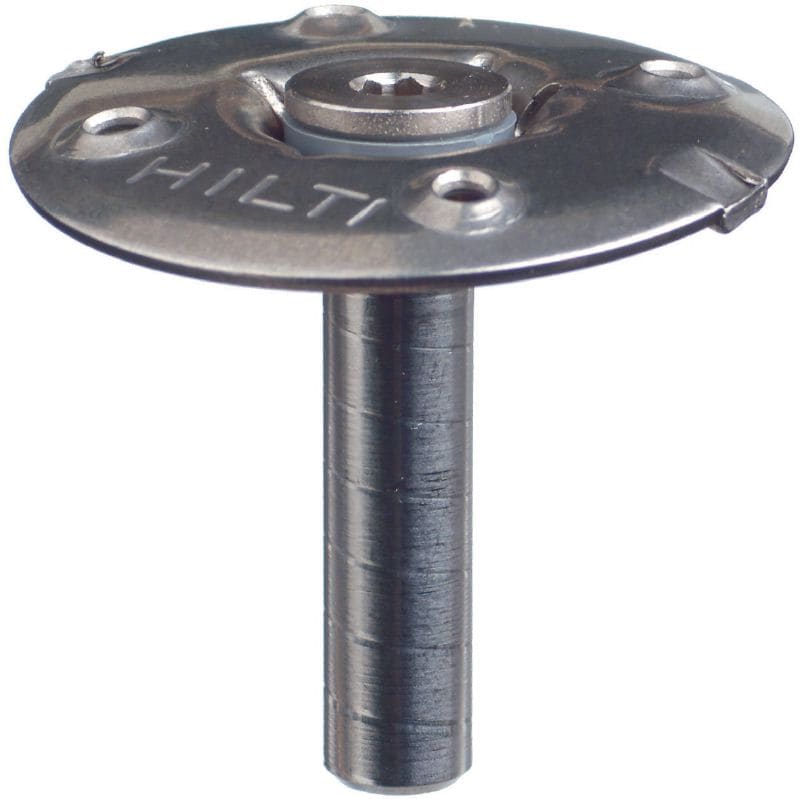

Espiga de rejilla X-FCM-F (revestimiento doble)

Configurador
Datos Técnicos
Documentos
Características & Aplicaciones
Productos complementarios
L130777 (2556321)
L096853_cropped (178217)

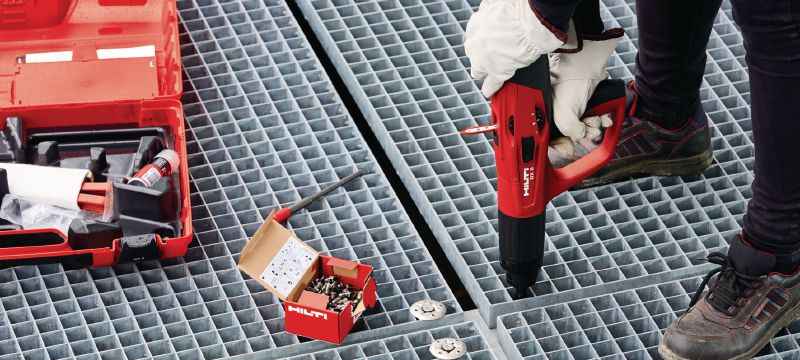

Grating

Espiga de rejilla con revestimiento doble para fijar rejillas de piso con pernos roscados en entornos ligeramente corrosivos

  • Aplicación: Rejilla
  • Aprobaciones: ABS, BV (Bureau Veritas), DNV GL, LR
  • Para uso con (herramientas): DX 351
ultimate

También conocido como Espiga de rejilla, Fijación de rejillas or Disco rejilla industrial.

Seleccione una opción

Altura de rejilla
  • 23 - 28 mm
  • 28 - 33 mm
  • 32 - 37 mm
  • 38 - 43 mm
  • 48 - 53 mm
Rango de ancho de rejilla
  • 18 - 40 mm
Protección de corrosión
  • Revestimiento dúplex equivalente a galvanizado en caliente de 45 µm
Contenido del paquete
  • 100 un
 Opciones de producto
Cantidad
Paquetes
Total Unidades
1
No es posible visualizar los precios de su empresa

Por favor, inicie sesión o regístrese ver los precios personalizados de su empresa

Precio neto
Desde $1.026.159

Datos Técnicos

Aplicación
Rejilla
Aprobaciones
ABS, BV (Bureau Veritas), DNV GL, LR
Para uso con (herramientas)
DX 351
Protección de corrosión
Revestimiento dúplex equivalente a galvanizado en caliente de 45 µm
Condiciones ambientales
Interior seco, Interior con condensación temporal, Aplicaciones temporales en exterior, Exterior con poca contaminación, Exterior con concentración moderada de contaminación
Espesor mínimo del material base (acero)
6 mm
Clase de productos
Ultimate

Documentos

Información Técnica
Homologaciones
Folleto
Documentación
Documentación de sostenibilidad
Manual de instrucciones
pdf Ficha de datos de X-FCM-F, inglés, alemán, español, francés, italiano, polaco [ 4.7 MB ]
pdf Hoja de datos de los productos X-BT-GR, X-BT-MR, inglés [ 2.7 MB ]
pdf Manual Técnico de Fijación Directa, inglés [ 6 MB ]
pdf W2_Technical Guide X-FCM Updated, español [ 1 MB ]
pdf Ficha técnica de sistema de fijación X-FCP, español [ 697.2 KB ]

Características & Aplicaciones

Características

  • Instalación de rejillas que ahorra mano de obra: menos pasos que con las tradicionales bridas y soldaduras de rejillas
  • Aprobaciones y certificados: datos técnicos, informes de pruebas y aprobaciones disponibles
  • No es necesario retocar la superficie: cuando se fija la rejilla al acero con pernos roscados S-BT y X-BT
  • Sujeción duradera: las pestañas de bloqueo de la espiga ayudan a evitar que se suelte o gire
  • Reduzca los peligros de tropiezo: superficie antideslizante y protuberancia mínima en las rejillas de las pasarelas cuando se instalan correctamente

Aplicaciones

  • Fijación de rejillas a acero en entornos C3 ligeramente corrosivos, como centrales eléctricas, instalaciones industriales y minería
  • Para rejillas expuestas a cargas estándar, como las pasarelas
  • Fijación de rejillas de acero
  • Fijación de rejillas de plástico reforzado con fibra de vidrio (FRP)
  • Espiga de rejilla para usarla con pernos roscados M8

Para información sobre aprobaciones o certificados, por favor vaya al código individual.
