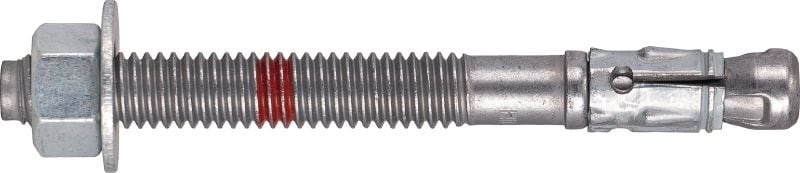

Anclaje acuñado de máximo rendimiento para hormigón fisurado y actividad sísmica (acero al carbono)

  • Protección frente a corrosión: Acero al carbón
  • Configuración de cabeza: Con rosca externa
  • Aprobaciones / informes de prueba: FM (Factory Mutual), Informe ICC-ES (concreto), Informe ICC-ES (mampostería), LABC, Nuclear (NQA-1), UL (Underwriter Laboratories)

También conocido como Anclaje de expansiónAnclaje mecánicoAnclaje metálicoAnclaje sísmico or Taquete mecánico.

Datos Técnicos

Protección frente a corrosión
Acero al carbón
Configuración de cabeza
Con rosca externa
Aprobaciones / informes de prueba
FM (Factory Mutual), Informe ICC-ES (concreto), Informe ICC-ES (mampostería), LABC, Nuclear (NQA-1), UL (Underwriter Laboratories)
Materiales base
Concreto (agrietado), Concreto (ligero), Concreto (ligero sobre plataforma de metal), Concreto (no agrietado), Concreto (peso normal sobre plataforma de metal), Mampostería (bloque de concreto con relleno de mortero)
Herramientas de instalación
Martillo perforador a batería TE 6-22, Llave de impacto a batería SIW 4AT-22 ½”, Martillo perforador a batería TE 30-A36
Software PROFIS
Condiciones ambientales
Interior seco

Documentos

Características & Aplicaciones

Características

  • Aprobación antisísmica según las normas ACI 355.2 e ICC-ES AC 193
  • Cumple con las normas de ICC-ES para usarse con el módulo de par de apriete adaptable (AT) de Hilti para componentes mecánicos Safeset
  • Cumple con las normas de ICC-ES para usarse en perforaciones de taladros con diamante

Para información sobre aprobaciones o certificados, por favor vaya al código individual.

PERNOS DE ANCLAJE KWIK BOLT

Nuevo perno de anclaje KB-TZ2 de máximo rendimiento: diseñado para facilitar el diseño.

Porque cada proyecto conlleva diferentes retos, los ingenieros de Hilti lo mantienen a la vanguardia. Con el nuevo perno de anclaje de expansión KB-TZ2, Hilti le ofrece una solución de anclaje sencilla para más aplicaciones y condiciones de obra que cualquier otro anclaje de expansión del mercado.

El KB-TZ2 ya está disponible para las especificaciones en PROFIS Engineering, y para su compra a partir del marzo de 2021.

La introducción del nuevo perno de anclaje de expansión KB-TZ2 significa que el anclaje de perno KB-TZ existente se eliminará en 2021. Transfiera fácilmente sus diseños de anclaje actuales y cree futuros diseños de anclaje a través de nuestra suite de software de diseño PROFIS Engineering.

NUEVO PORTAFOLIO DE PERNOS DE ANCLAJE KWIK BOLT

Anclaje Ultimate Kwik KB-TZ2

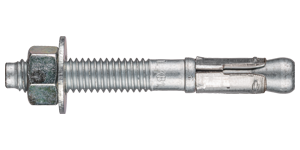

Anclaje Premium Kwik KB1

Portafolio de anclajes de expansión existente

Image alt text (optional)

POR QUÉ ELEGIR EL ANCLAJE DE PERNO KB-TZ2

  • Tensión: En promedio 20% de aumento en las capacidades de tensión en comparación con la cartera KB-TZ
  • Homologaciones de perforación con núcleo de diamante: Primer anclaje de expansión del mercado con aprobación de perforación diamantada.
  • Profundidades de empotramiento: Aumento de la profundidad de empotramiento para facilitar la instalación en las losas más finas
  • Instalación: La integración con el módulo de torsión adaptable ayuda a garantizar una pretensión adecuada
  • Versatilidad del portafolio: Primer anclaje de ¼ de pulgada de diámetro para hormigón agrietado y aprobado para sismos, aumento de diámetros y longitudes para proporcionar el anclaje de tamaño perfecto para la aplicación
  • Borde y espaciado: Reducción de los requisitos de borde y espaciado para proporcionar más flexibilidad de diseño

UTILICE KB-TZ2 EN MÁS APLICACIONES QUE NUNCA

Image alt text (optional)

Agujeros con perforación diamantada

Las obras de renovación activa tienen requisitos específicos para que los contratistas e ingenieros ayuden a minimizar el impacto en los espacios ocupados circundantes. El KB-TZ2 ha sido diseñado y aprobado por el Consejo del Código Internacional (ICC) para su instalación en agujeros con núcleo de diamante, ayudando a eliminar la dependencia de anclajes epoxi o de pernos pasantes.

Image alt text (optional)

Refuerzo sísmico

El KB-TZ2 ofrece una carga horizontal máxima permitida para la tubería que es hasta un 142% superior a la de las tablas de la norma NFPA 13 para la instalación de sistemas de rociadores. Al utilizar el KB-TZ2, los contratistas pueden ahora aumentar las distancias de los tramos entre los refuerzos, reduciendo la cantidad de refuerzos totales en el proyecto. El resultado final: menos material y menos costes de mano de obra.

Image alt text (optional)

Placa base estructural

El diseño del nuevo KB-TZ2 ha permitido aumentar hasta un 20% las cargas de tensión, lo que puede proporcionar un mayor rendimiento que los anclajes de expansión anteriores. El KB-TZ2 cuenta con una cartera ampliada de diámetros y longitudes para que los ingenieros puedan elegir el anclaje de tamaño perfecto para su aplicación.

Image alt text (optional)

Ángulos de contención

Gracias a las mayores cargas de tracción y a las autorizaciones para profundidades de empotramiento mínimas, los ingenieros y contratistas tienen ahora la posibilidad de instalar ángulos de cornisa utilizando anclajes más pequeños a profundidades de empotramiento menores.

Image alt text (optional)

Placa base para estanterías

Las mayores cargas de tensión de KB-TZ2 y las profundidades de empotramiento adicionales por diámetro proporcionan opciones para disminuir el número de anclajes por placa base, permitir empotramientos menos profundos o reducir el diámetro de los anclajes. Esto supone una reducción de los costes de mano de obra y material.

Image alt text (optional)

Pasamanos / Placa base para balcones

Las losas son cada vez más finas y las placas base de pasamanos y balcones se acercan más al borde. Con el KB-TZ2, ahora es posible utilizar un anclaje de expansión en una losa delgada con las profundidades de empotramiento poco profundas adicionales cubiertas por las aprobaciones de la ICC. Consiga un borde y una separación mínimos gracias a los revestimientos especializados del KB-TZ2 que también reducen las fuerzas de expansión en el sistema.
